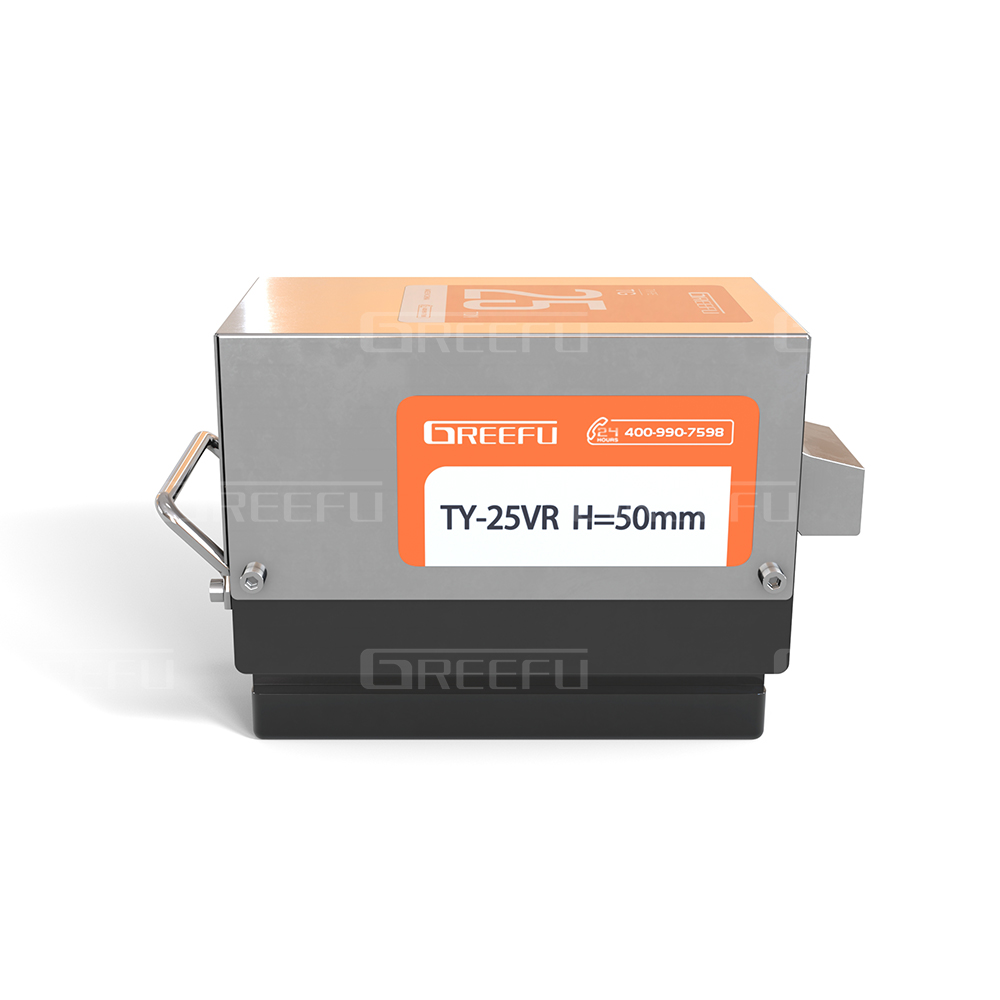

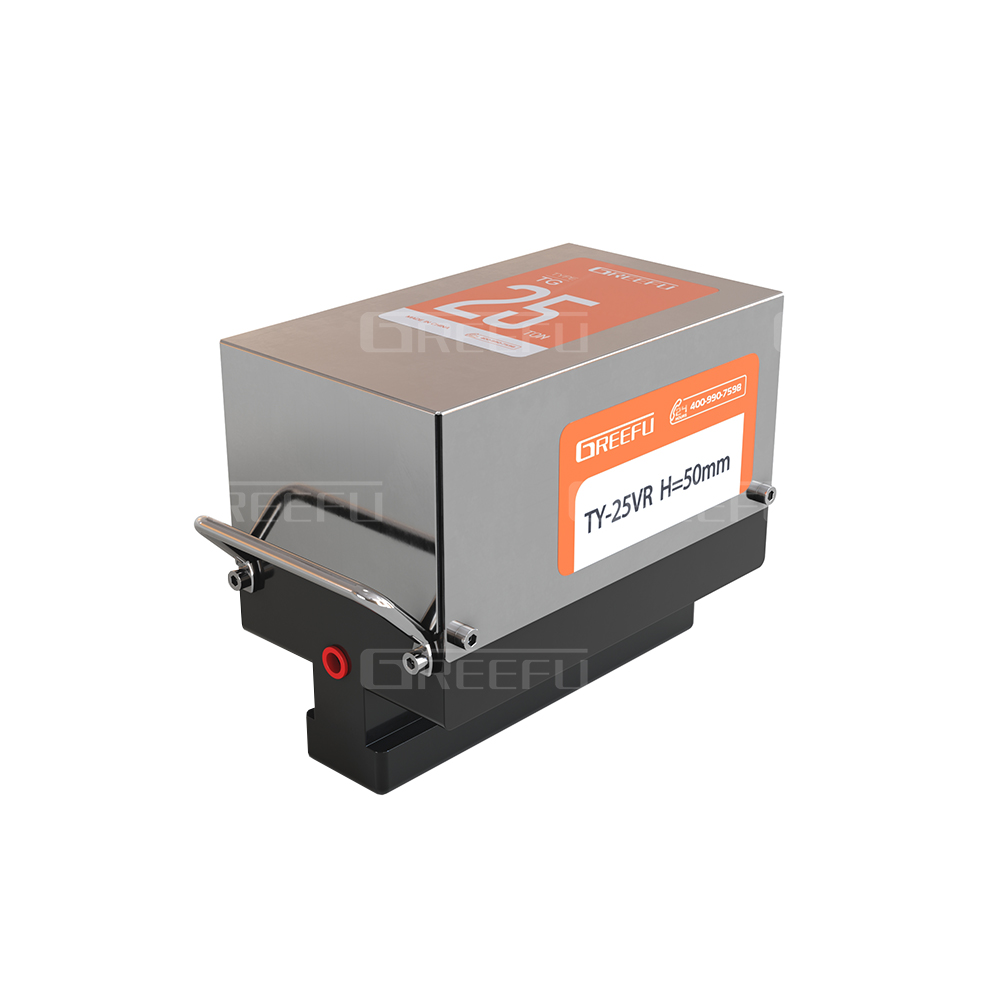

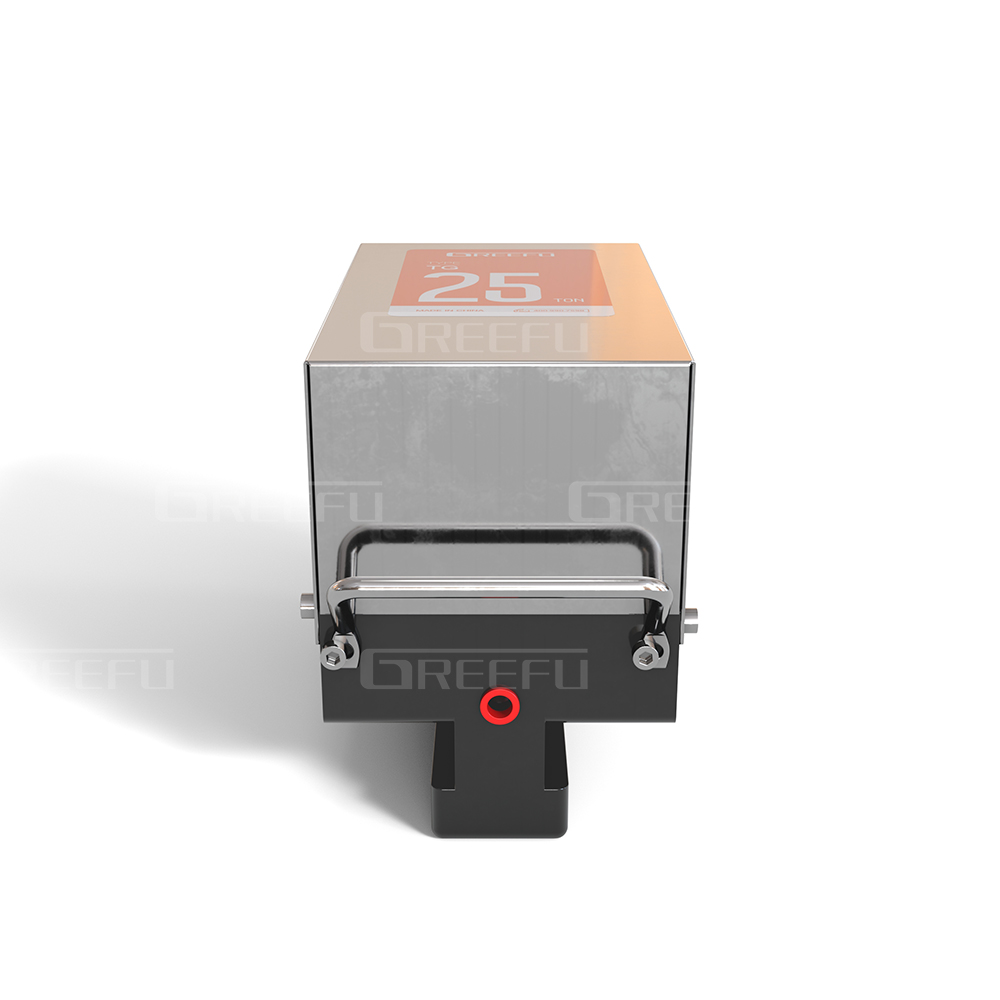

TY-VR夾模器

國家專利號：ZL201721868577.X

耐高溫型夾模器，耐高溫式夾模器防水耐腐蝕壓鑄機專用

QQ：2799289925 微信：15957496378 郵箱：wlei@greefu.com 電話：15957496378

產品介紹技術參數 圖片展示

型號表示

1：夾持力 Capacity Of Clamp

02：夾持力 = 20KN

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

16：夾持力 = 160KN

25：夾持力 = 250KN

2：型號選項 Types Options

無符號：標準

B：固定式

C：自走式（氣缸移動）

G：大行程式 (可調節行程）

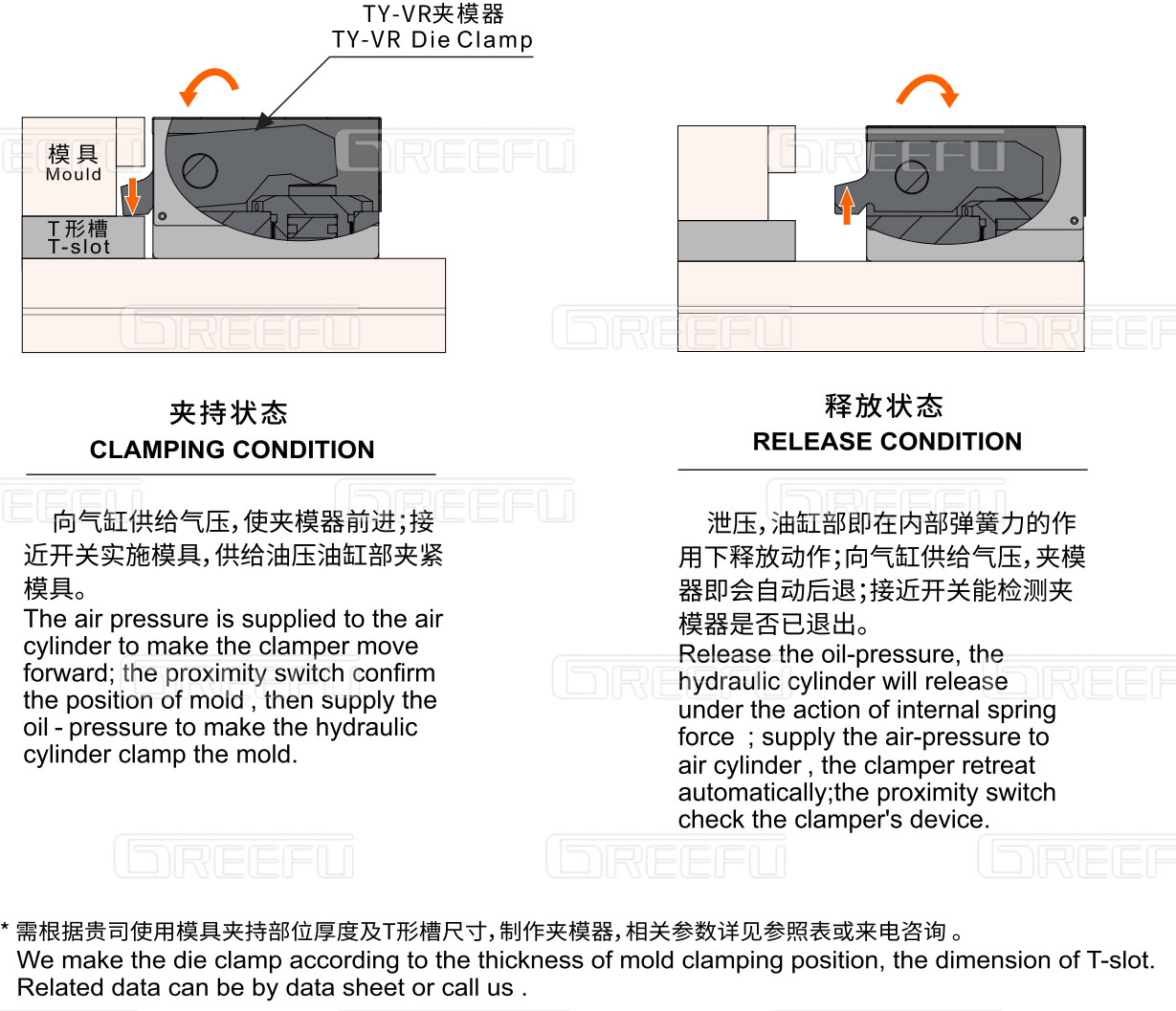

動作原理

型號	TY-2	TY-4	TY-6	TY-10	TY-16	TY-25
夾持力 KN	20	40	60	100	160	250
全行程(X) mm	8	8	8	8	8	8
夾緊行程(Y) mm	3	3	3	3	3	3
安全行程(Z) mm	5	5	5	5	5	5
油缸容量 mm	7.5	13	21	38	55	98
使用溫度 ℃	0~70 ℃
使用頻率	20次/1日以下
最小T形槽尺寸 a mm	12	18	22	24	28	36
最大T形槽尺寸 a mm	32	42	42	54	54	54

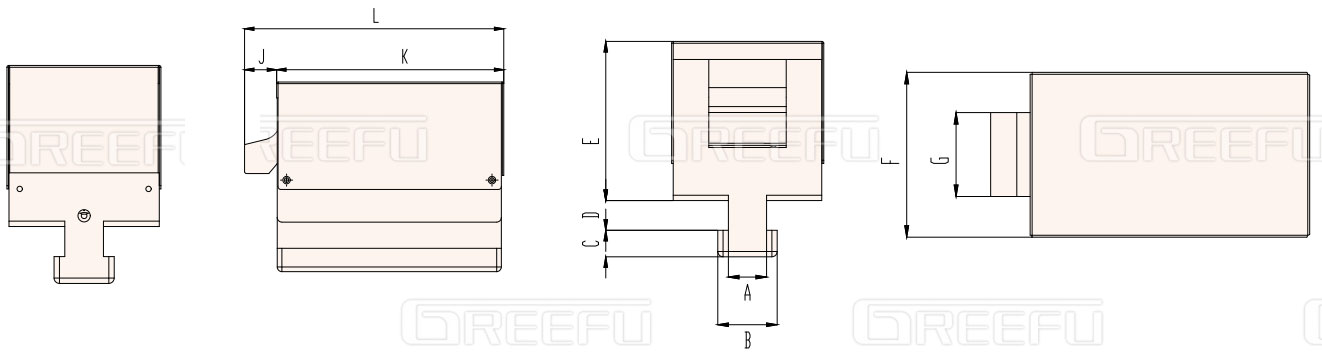

型號	TY-2VR	TY-4VR	TY-6VR	TY-10VR	TY-16VR	TY-25VR
L	107	151.5	164	197.5	237.5	277.5
K	85	123	136	168	203	243
J	22	28.5	28	29.5	34.5	34.5
Min.E	59	89	104	125	138	150
F	65	90	93	103	123	143
G	28	40	44	50	60	73
全行程(X) mm	8	8	8	8	8	8
夾緊行程(Y) mm	3	3	3	3	3	3
安全行程 (Z) mm	5	5	5	5	5	5
PT	1/8	1/4	1/4	1/4	1/4	1/4
A	22	22	28	28	28	36
B	37	37	48	48	48	56
C	16	16	20	20	23	25
D	24	24	28	28	28	28
選用泵浦：FP1014U- □ - □ FP1014U- □ - □
